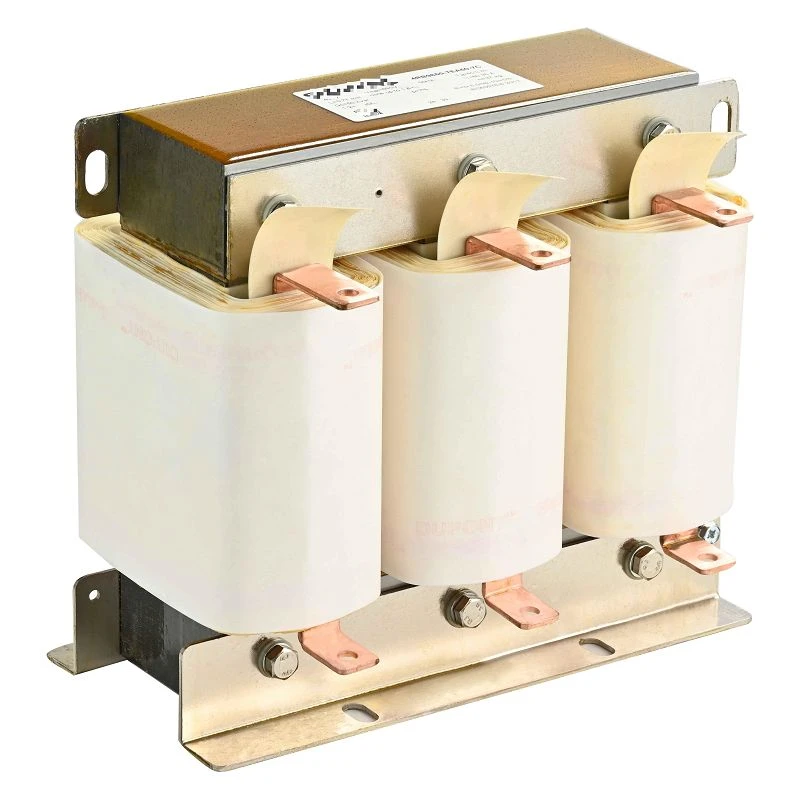

AC Ulazni izlaz Foil Wound Reactor
✅Veća efikasnost (manji gubici)
✅Bolje upravljanje toplotom (smanjen rizik od pregrijavanja)
✅Duži vek trajanja (izdržljiva konstrukcija)
✅za aplikacije velike{0}}e snage.
- Uvod u proizvod
AC ulazni izlazni folijski reaktor je tip induktora koji se konstruira pomoću ravne provodljive folije (obično aluminija ili bakra) umjesto tradicionalne okrugle žice. Široko se koristi u energetskoj elektronici, sistemima obnovljivih izvora energije, industrijskim pogonima i mrežama zbog svog velikog strujnog kapaciteta, malih gubitaka i odličnih termičkih performansi.
Ključne karakteristike
● Visok strujni kapacitet
Dizajn ravnog folije smanjuje efekt kože, omogućavajući veću gustinu struje od okrugle žice.
Niži otpor naizmjenične struje zbog optimizirane geometrije vodiča.
● Niski gubici
Smanjeni gubici blizine i vrtložne struje u poređenju sa žičanim{0}}reaktorima.
Efikasno hlađenje zbog velike površine.
● Robusna konstrukcija
Mehanički stabilan (otporan na vibracije i termičko širenje).
Visoka dielektrična čvrstoća (pogodno za-naponske aplikacije).
● Prilagodljivi dizajni
Podesiva induktivnost, nazivna struja i način hlađenja na osnovu primjene.
Električni parametri
| Parametar | Raspon / vrijednost |
|---|---|
| Induktivnost (L) | 1 µH – 100 mH |
| Current Rating | 10 A – 10.000 A (RMS) |
| Frekvencijski opseg | 50 Hz – 100 kHz |
| DC otpor (DCR) | 0.1 mΩ – 1 Ω |
| Klasa izolacije | Klasa B (130 stepeni), F (155 stepeni), H (180 stepeni) |
| Voltage Rating | Do 35 kV (za visokonaponske reaktore) |
| Porast temperature | ΔT < 80 stepeni (tipično) |
U poređenju sa žičanim{0}}reaktorima na ranu
| Feature | Reaktor na foliji | Wire-Reaktor na ranu |
|---|---|---|
| Current Handling | Viši (zbog veće površine) | Ograničeno širinom žice |
| Skin Effect | Manje izražen (široki provodnik) | Značajnije (okrugla žica) |
| Thermal Performance | Bolje odvođenje toplote | Veći rizik{0}}hot spota |
| Mehanička čvrstoća | Čvrstiji, otporniji na{0}}vibracije | Manje robustan |
| Parazitski kapacitet | Donji (kontrolisani namotaj) | Više (nasumično namotavanje) |
Prijave
● Energetska elektronika i pretvarači
DC/DC pretvarači, invertori (solar/vjetar), UPS sistemi
Koriste se kao DC prigušnice, AC linijski prigušnici i filter induktori
● Sistemi obnovljivih izvora energije
Solarni invertori: Smanjuje harmonike i poboljšava kvalitet električne energije.
Vjetroturbine: Djeluju kao reaktori sa{0}}strane mreže za glatko ubrizgavanje energije.
● Industrijski motorni pogoni
Pogoni s promjenjivom frekvencijom (VFD): Ograničava udarnu struju i štiti IGBT-ove.
Harmonično filtriranje: Smanjuje THD u PWM-motorima.
● HVDC i FACTS uređaji
Statički VAR kompenzatori (SVC), STATCOM-i: Pruža kompenzaciju reaktivne snage.
HVDC reaktori za izravnavanje: Smanjuje talasanje u DC prijenosu.
● Električna vozila i stanice za punjenje
Ugrađeni punjači, DC brzi punjači: Filtrira visoko{0}}šume.
