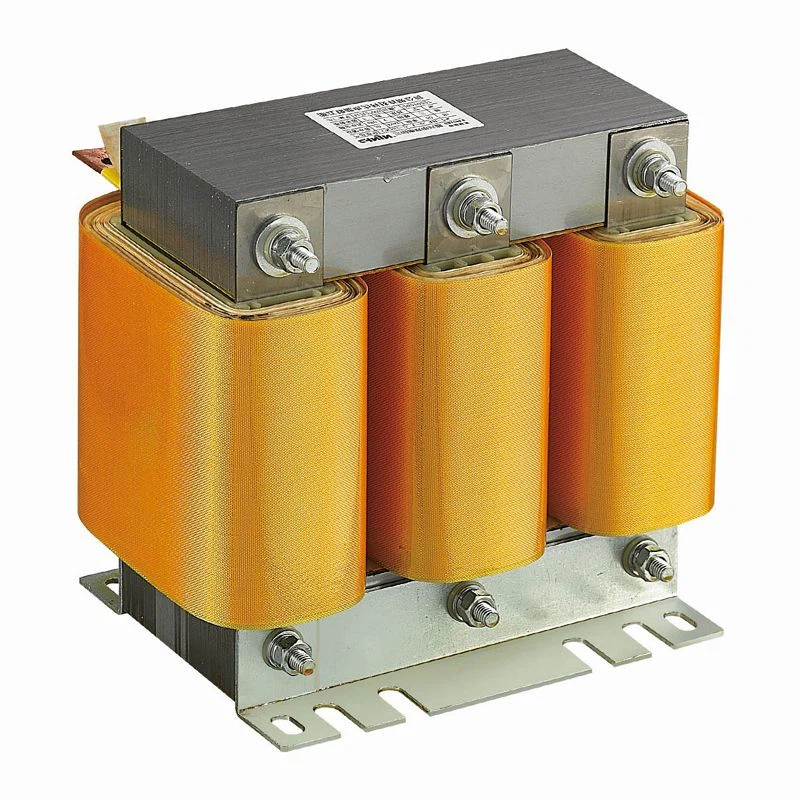

AKSG električna reaktanca izlazne promjenjive frekvencije

Jinneng električni AKSG električni reaktor s promjenjivom frekvencijom, također poznat kao motorni reaktor, inverter izlazni reaktor ili dv/dt reaktor, je induktivna komponenta povezana serijski između izlaza frekventnog pretvarača (ili pretvarača) i motora. To je ključni pomoćni uređaj u modernim AC pogonskim sistemima.

Primarne funkcije su poboljšanje izlaznog valnog oblika, zaštita motora i opreme i suzbijanje elektromagnetnih smetnji.







● AK: AK je reaktor alternativne struje.
● S: S je broj faza, ovdje je tro-fazni reaktor 380V 50HZ.
● G: G je suho{0}}samohlađenje

● 10A je srednja nazivna struja reaktora, raspon kapaciteta je 5A~1100A
● Reaktor serije AKSG je za ulazni kraj pretvarača koji se zove ulazni reaktor, obično poznat kao ulazni reaktor.
● AKSG reaktor je podijeljen na bakarni ulazni reaktor i aluminijski izlazni reaktor.
● Metoda namotavanja reaktora AKSG je namotavanje ulaznog reaktora i namotavanje izlaznog reaktora.
● AKSG reaktor se može podijeliti na konvencionalni reaktor i ne-standardni reaktor.

kontaktirajte nas





1. Nazivni napon: AC110V ~ 1140V (konvencionalni napon 380V, posebna potreba za prilagodbom)

2. Nazivna frekvencija: 50HZ/60HZ

3. Nazivni pad napona: 1% -14% (konvencionalni ulaz reaktancije 2% izlaz 4%, djelovanje ograničavanja struje 1%/6%/7%,

potiskivanje 5,7 11 harmonika, 12%14% potiskivanje više od 3 harmonika)

4. Radni napon: namotaj jezgre 3000VAC/50HZ/5MA/60S bez luka, bez kvara (fabrički test vlažnosti<55%)

5. Otpor izolacije: namotaj jezgra 1000VDC veći ili jednak 100MM;

6. Porast radne temperature:



7.Radna buka: Manja ili jednaka 60dB (test 1M od nivoa reaktora);



Frekventni pretvarač Snaga (kw)	Model br	Materijal	Montaža dimenzija	Dimenzija L*W*H	Model br	Materijal	Montaža dimenzija	Dimenzija L*W*H
0.75	AKSG-10A	aluminijum	75*55	140*75*145	AKSG-10A	Bakar	75*55	140*75*145
1.5
2.5
4	AKSG-15A				AKSG-15A
5.5
7.5	AKSG-20A		80*70	170*150*135	AKSG-20A
11	AKSG-30A				AKSG-30A		80*70	170*150*135
15	AKSG-40A				AKSG-40A
18	AKSG-50A		110*65	210*155*167	AKSG-50A
22	AKSG-60A				AKSG-60A
30	AKSG-80A		110*82	210*180*167	AKSG-80A		110*62	210*155*167
37	AKSG-110A				AKSG-90A		110*82	210*180*167
45	AKSG-125A				AKSG-125A
55	AKSG-150A		130*110	240*215*210	AKSG-150A
75	AKSG-200A				AKSG-200A		130*110	240*215*210
93	AKSG-250A			240*215*260	AKSG-250A		130*110	240*215*260
110	AKSG-275A				AKSG-275A
132	AKSG-330A		170*118	280*240*230	AKSG-360A
160	AKSG-450A		193*140	320*260*290	AKSG-450A		170*118	280*240*280
187	AKSG-500A		193*140	320*260*340	AKSG-500A
200	AKSG-510A				AKSG-510A
220	AKSG-540A				AKSG-540A		193*120	320*240*290
250	AKSG-625A				AKSG-625A
315	AKSG-800A		246*170	376*290*360	AKSG-800A		193*140	320*260*290
375	AKSG-1000A			376*290*410	AKSG-1000A
400	AKSG-1100A				AKSG-1100A			320*260*340





1 Stub jezgra je podijeljen na ujednačene male komade kroz više zračnih praznina. Vazdušni raspor usvaja ljepilo visoke temperature i visoke čvrstoće kako bi usko povezao svaki mali dio stuba jezgra s gornjim i donjim željeznim jarmom.

2 folija usvaja nivo izolacije F&H klase. Pouzdanost dugotrajnog-funkcionisanja je znatno poboljšana.

3 reaktor provodi proces vakuumskog pritiska (vpi), koji može smanjiti buku i vibracije reaktora tokom rada. Naši proizvodi imaju visoku mehaničku čvrstoću i dug životni vijek

4 niska temperatura, mali gubitak. Visoka stopa iskorištenosti integrirane platforme. Jednostavan za instalaciju.





Feature	Izlazni reaktor	Ulazni reaktor (AC linijski reaktor)
Lokacija instalacije	Između izlaza pretvarača (U/V/W) i motora	Između mrežnog napajanja i ulaza pretvarača (R/S/T)
Primarna funkcija	Štiti motor, potiskuje dv/dt, smanjuje uticaj harmonika na motor.	Štiti inverter, potiskuje harmonike mreže, poboljšava ulazni faktor snage, apsorbuje-napone na strani linije.
Addresses Issues	Odbijeni napon, izolacija motora, grijanje motora, dugi kablovi.	Harmonično zagađenje mreže, neravnoteža napona, tranzijenti napajanja.
