Scenariji primjene, načini konfiguracije i mjere opreza trafostanice tipa Box-
Mar 31, 2026| Scenariji primjene, načini konfiguracije i mjere opreza trafostanice tipa Box-
Trafostanica tipa Box- je fabrički montažna oprema za unutarnju i vanjsku kompaktnu distribuciju električne energije, koja integriše visoko-razvodne uređaje, distributivne transformatore i niskonaponske{2}}razvodne uređaje u skladu sa specifičnom šemom ožičenja. Organski kombinuje funkcije visokog{4}}prijema napajanja, transformatora niskog{5}}niže{5}}niskog-naponskog distribucije, i instaliran je u potpuno zatvorenu, pokretnu kutiju od čelične konstrukcije sa vlagom-otpornom na rđu,{8}}otporanom, prašinom-otporanom na pacove{10}{1}{1} i performanse toplinske{13}}izolacije. Radeći u potpuno zatvorenom stanju, posebno je pogodan za izgradnju i renoviranje gradskih elektroenergetskih mreža, te je novi tip trafostanice razvijen nakon građevinskih{15}}trafostanica.
Trafostanice tipa Box- su primjenjive na rudnike, industrijska i rudarska preduzeća, naftna i plinska polja i vjetroelektrane. Oni zamjenjuju tradicionalne civilno-projektovane prostorije za distribuciju električne energije i trafostanice i postali su novi potpuni uređaj za transformaciju i distribuciju električne energije. Također se široko koriste u stambenim zajednicama, gradskim javnim transformatorima, užurbanim gradskim sredinama, scenarijima gradnje električne energije itd.
01 Scenariji primjene trafostanice Box{1}}tipa
1.Trafostanica tipa kutija za uličnu rasvjetu-
Jinneng električnievropski{0}}stiltrafostanice tipa box{0}}iTrafostanice američkog{0}}kutija{1}}tipaimaju prednosti u odnosu na tradicionalne civilne prostorije za distribuciju električne energije u sistemima male potrošnje energije-. Troškovi proizvodnje kutija- podstanica su mnogo niži od troškova običnih prostorija za distribuciju električne energije, a imaju atraktivan izgled. Trafostanice evropskog-tipa kutija- mogu čak usvojiti pejzažne školjke, formirajući prekrasan krajolik.
2. Napajanje za parkove i stambene zajednice
Trafostanice tipa Box- se obično koriste za napajanje u parkovima i stambenim zajednicama. Ovi scenariji imaju visoke zahtjeve za izgled i zauzetost zemljišta, a trafostanice tipa box- savršeno rješavaju ova dva problema elegantnim izgledom i malom površinom.
3. Napajanje za industrijska i rudarska područja
Industrijska postrojenja, rudnici i druga područja imaju složen teren i velike troškove vremena, pa stoga postavljaju visoke zahtjeve za opremu za napajanje. Trafostanice tipa Box- se lako instaliraju uz manje-građevinskih radova na gradilištu i dostižu stepen zaštite IP33, što može značajno smanjiti opterećenje i period izgradnje, te su pogodne za ugradnju na složenim terenima.
4.Privremeno napajanje
Građevinske jedinice često mijenjaju lokacije potrošnje energije zajedno sa migracijom gradilišta, pa je potrebna pokretna oprema za distribuciju električne energije. Trafostanice tipa Box- odlikuju se dobrom mobilnošću i dovoljnim kapacitetom opterećenja, što u potpunosti može zadovoljiti privremene potrebe za strujom na gradilištima.

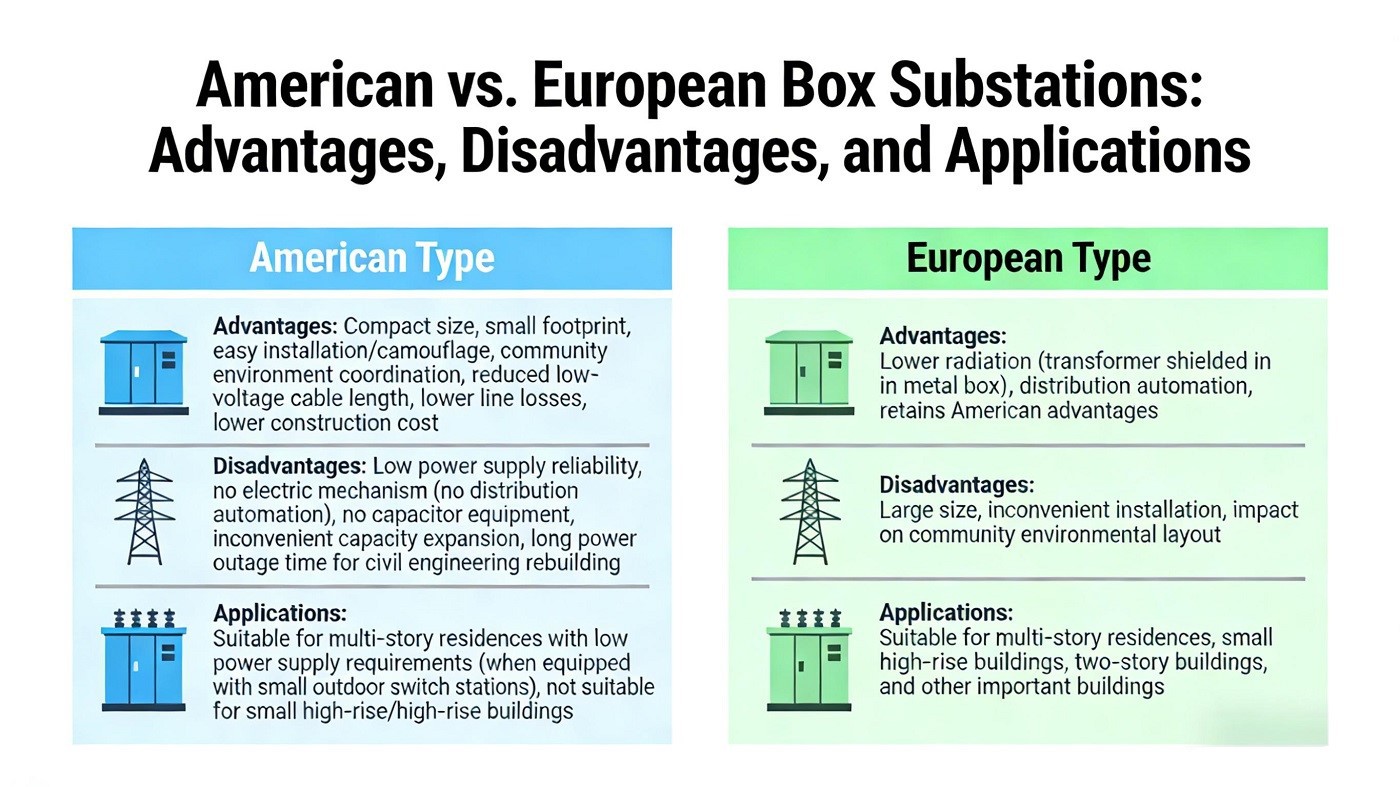

02 Klasifikacija, prednosti i nedostaci trafostanice tipa Box-


03 Konfiguracija trafostanice Box{1}}tipa
I. Konfiguracija visokonaponske trafostanice tipa -Side of Box{2}}
1.Prema primarnom načinu ožičenja na visoko-naponskoj strani, podstanice- tipa kutije se dijele natip terminalaitip mreže petlje.Trafostanica tipa terminalska kutija-ne zahtijeva dodatno ožičenje. Ako visokonaponska strana usvoji jedan-u više-out ili više-u jedan-out konfiguraciju (uglavnom jedan-u dva-napolju, jedan-u tri-napolju, dva-u jednom{13}outu), može biti-u jednom{13}15} dva, može biti 4} u dva ili dva smatra se trafostanicama tipa kutija{16}}mrežne petlje.
2.Trafostanice u evropskom-stilu kutije-mogu biti opremljene prekidačima na visokonaponskoj-strani, ili mogu imati kombinovanu zaštitu sa prekidačem opterećenja-osiguračem. Uzimajući u obzir cijenu kutija-tipa trafostanica, potonje je uglavnom usvojeno za trafostanice sa kapacitetom koji ne prelazi 800 kV·A i niskim zahtjevima za konfiguraciju visokonaponske strane zaštite.
3. Većina visoko-naponskih prekidača za opterećenje konfiguriranih u trafostanicama evropskog-stila box-su su FLN-12 sumpor-heksafluoridni prekidači za opterećenje.
4. Nazivna struja visokonaponskog-ustavka osigurača za zaštitu se bira prema sljedećoj formuli:
Irr=KIgmax
gdje:
Irr – Nazivna struja uloška osigurača, A;
K – Koeficijent, uglavnom 1,3;
Igmax – Nazivna struja na strani visokog napona-transformatora.
5. Radi sigurnosti u radu i održavanju, konfiguracija visokonaponske strane -podstanica evropskog-kutija- tipa trafostanica mora ispunjavati sljedeće zahtjeve: ① Prekidač opterećenja će biti opremljen uređajem za uzemljenje u otvorenom stanju kako bi se osigurala sigurnost održavanja. ② Prekidač opterećenja i izolacijski prekidač moraju biti međusobno blokirani kako bi se osigurala sigurnost rada.
6. Za podstanice u američkom stilu -kutija-, kombinaciona jedinica visokog-prekidača opterećenja-osigurača je integrisana sa transformatorom i sastavljena u istom rezervoaru-uronjenom u ulje, uključujući pozicioni prekidač opterećenja, rezervni osigurač, utični-osigurač i transformator. Njegov mrežni način rada s petljom ostvaruje se pretvaranjem unutrašnjih priključnih terminala pozicijskog prekidača opterećenja.

Ⅱ.Konfiguracija niskonaponskog-glavnog razvodnog ormana za trafostanicu tipa Box{2}}
Niskonaponski -glavni razvodni ormar trafostanice kutija- obično je opremljen dolaznim niskonaponskim-prekidačem za izolaciju, glavnim niskonaponskim-okidačem i glavnim niskonaponskim-mjernim uređajem. Niskonaponska izolaciona sklopka je obavezna kako bi se zadovoljile potrebe svakodnevnog pregleda i održavanja. Glavni niskonaponski -prekidač se bira na osnovu kapaciteta transformatora i struje kratkog spoja-na mjestu instalacije prekidača. Glavni niskonaponski-prekidač transformatora je običnointeligentni prekidač tipa okvira{0}}, a zahtjevi za izbor i postavljanje su sljedeći:
1. Nazivna struja prekidača
Uglavnom se bira kao2,0 do 2,5 putakapacitet transformatora. Odgovarajuća nazivna struja prekidanja je veća od struje kratkog-struje na niskonaponskoj-strani transformatora, tako da je provjera rijetko potrebna.
2. Postavljanje trenutnog Iset1 dugog-vremenskog-kašnjenja (inverzno-vremensko prekomjerno vrijeme) otpuštanja
Zadovoljava: In Manje ili jednako Iset1 Manje ili jednako Iz Gdje je:
U=nazivnoj struji na niskonaponskoj-strani transformatora
Iz=trenutna-nosivost niskonaponske-sabirnice
Da bi se u potpunosti iskoristio kapacitet transformatora bez utjecaja na njegov vijek trajanja, Iset1 bi trebao biti jednak ili blizu In.
3.Podešavanje trenutnog Iset2 kratkog-vremenskog-kašnjenja (definitivno-vremenski prekomjerna struja) otpuštanja
Zadovoljava: 1.2 Ako je Manje ili jednako Iset2 Manje ili jednako Id/1.3 Gdje je:
Ifj=kratkotrajno-vršna struja opterećenja transformatora
Id=jednofazna struja zemljospoja transformatora
Ovaj zahtjev je lako zadovoljen zaD,yn11 spojeni transformatori, ali teško za Y,yn0 povezane transformatore, zbog čega trafostanice tipa kutija- uglavnom koriste D,yn11 transformatore. Kratko-vrijeme{5}}odlaganja glavnog niskonaponskog prekidača je općenito0.6 s, osiguravajući vremenski stepen od najmanje 0,2 s kod prekidača koji slijede.
4.Podešavanje struje Iset3 trenutnog prekostrujnog oslobađanja
Zbog postojanja kratkotrajne-vremenske{1}}zaštite od prekomjerne struje, Iset3 se može postaviti na više radi bolje selektivnosti, obično12 do 15 putavrijednost Iset1.

III. Uređaj za automatsku kompenzaciju reaktivne snage trafostanice Box{1}}tipa
Prema trenutnim nacionalnim standardima, kapacitet kompenzacije jalove snage općenito se zahtijeva da se konfiguriše kao 30% kapaciteta transformatora, što može zadovoljiti zahtjeve u radnim uslovima sa visokim prirodnim faktorom snage. Međutim, brzom popularizacijom induktivnih kućanskih aparata kao što su klima uređaji, mašine za pranje veša, frižideri i energetski{2}očekivani kapacitet transformatora za{2}% konfigurisanje ponekad se ne može postići kapacitet transformatora30 Preporučljivo je podesiti kapacitet kompenzacije na 40% do 60% kapaciteta transformatora, sa automatskom kompenzacijom podijeljenom u 10 upravljačkih petlji. Iako se trošak neznatno povećava, on je zanemarljiv u poređenju sa ukupnim troškovima trafostanice tipa kutija-, a efekat kompenzacije je odličan. Jinneng električniTBBZ visokonaponski ormar za automatsku kompenzaciju reaktivne snage, GGJ niskonaponski uređaj za kompenzaciju reaktivne snage,i SVG ormar nove generacije.NašSVG Cabinetje fleksibilni uređaj za prijenos naizmjenične struje baziran na potpuno kontroliranim energetskim elektronskim komponentama (IGBT). Koristi tehnologiju pretvarača izvora napona (VSC) i postiže dinamičku kompenzaciju reaktivne snage putem PWM kontrole.
U poređenju sa tradicionalnim SVC-ima, SVG nudi brži odziv, veću preciznost i kompaktniji dizajn, što ga čini osnovnom komponentom u pametnim mrežama i modernom industrijskom upravljanju kvalitetom električne energije.
IV. Konfiguracija niskonaponskog{1}}ulaznog ormara
Broj kola u niskonaponskom izlaznom ormaru trafostanice tipa kutija- se generalno određuje prema raspodjeli opterećenja u području napajanja, sa 1 do 3 rezervna kola rezervisana na odgovarajući način. Specifikacija i model prekidača za svaki krug se biraju na osnovu odgovarajućeg izračunatog opterećenja. Zahtjevi za odabir i postavljanje prekidača niskog napona su slični transformatorskom kolu{6}. prekidač, uz pretpostavku da izračunata struja opterećenja svakog napojnog voda mora biti poznata za razumnu konfiguraciju.
04 Napomene o vanjskoj instalaciji trafostanice tipa Box-
1. Provodnik za uzemljenje trafostanice tipa kutija- mora biti bakar, sa poprečnim-površinom od najmanje 30 mm². Oprema koja namjerno smanjuje specifikaciju žice za uzemljenje osjetljiva je na oštećenja od groma.
2. Mreža za uzemljenje trafostanice tipa box- mora osigurati dovoljnu površinu i dubinu pokrivenosti. Preporučuje se da se uzemljiva mreža zakopa više od 1 metar ispod zemlje. Treba dodati vertikalne elektrode za uzemljenje kako bi se smanjio otpor uzemljenja.
3. Trafostanica tipa kutija- mora biti instalirana u prostoru bez jakih vibracija i udara, bez jakih elektromagnetnih smetnji u blizini. Kablovski dolazni i odlazni vodovi moraju ispunjavati bezbjedan građevinski razmak.
4. Mjesto postavljanja mora biti suho i -prozračeno, sa horizontalnom instalacijom i uglom nagiba ne većim od 5 stepeni.
5. Na mjestu ugradnje ne smiju biti prisutni eksplozivni opasni materijali, korozivni plinovi ili tekućine.
6. Trafostanice tipa kutija-spoljašnjeg tipa ne zahtijevaju rad-na radnom mjestu, imaju mali otisak i niske troškove rada.
05 Mjere tretmana uobičajenih električnih kvarova trafostanice tipa Box-
1. Tretman pregrijavanja
Pregrijavanje električne opreme može uzrokovati starenje izolacije i labave veze. Unutrašnji kratki spojevi mogu povećati temperaturu, pa čak i uzrokovati požar. Pregrijavanje namotaja transformatora može oštetiti jedinicu. Protivmjere: pravovremeno očistiti prašinu i ostatke unutar trafostanice; pojačajte praćenje temperature za svu opremu i odmah izdajte-alarme za visoke temperature.
2.Kreške-ispravljača{2}}pri učitavanju
Kvarovi na-tapanju-izmjenjivača su uglavnom uzrokovani:
Dug vijek trajanja i deformirani okvir, što dovodi do labavosti ili odvajanja;
Nedovoljna čvrstoća komponente, što uzrokuje oštećenje tokom prebacivanja;
Loš kvalitet, što dovodi do loma glavnog vratila itd. Mjere: striktno odabrati kvalifikovane-izmjenjive slavine{2}} i osigurati kvalitetnu ugradnju.
3.Niskonaponski-isključeni prekidač
Glavni uzroci: kvar na sabirnicama ili neispravan rad prekidača. Nakon isključenja, pažljivo pregledajte podstanicu. Kada prekostrujna zaštita djeluje na niskonaponskoj-strani glavnog transformatora, odmah provjerite i zaštitite pripadajuću opremu. Razlikujte kvarove sabirnica i vodova, provjerite status zaštitne tlačne ploče i koristite profesionalne instrumente za testiranje ako je potrebno.
05 Rješavanje problema za kvarove pri okidanju trafostanice tipa Box-
1. Greške pri okidanju tokom rada uglavnom uključuju isključivanje glavnog prekidača transformatora i isključivanje linijskog prekidača. Isključivanje glavnog transformatora dijeli se na tri strane i niskonaponsko -okidanje. Uzroci kvara se utvrđuju analizom podataka praćenja.
2. Nakon isključenja na otvorenom, osoblje za održavanje mora odmah doći na mjesto kako bi obnovilo napajanje. Provjerite ima li ozbiljnih oštećenja opreme, a zatim pregledajte prekidač za okidanje i zavojnicu za{2}}prigušivanje luka. Za prekidače za pohranu energije opruge, provjerite pohranu energije opruge; za elektromagnetne prekidače, provjerite strujni osigurač.
3. Za nisko-bočno isključenje glavnog transformatora, provjerite zaštitu linije i zaštitu glavnog transformatora. Ako radi samo niskonaponska-prekonaponska zaštita, kvarovi na liniji se mogu isključiti; provjerite izlazne terminale i opremu podstanice. Ako rade i prekostrujna i linijska zaštita, procijenite kvarove na liniji prema isključenju linije. Pregledajte oba izlaza i cijeli vod prije rukovanja greškom okidanja.
06 Napomene o sprječavanju požara i eksplozije trafostanice tipa Box-
1. Ne koristite trafostanicu tipa kutija-pod dugotrajnim-preopterećenjem, posebno starom opremom. Obratite pažnju na starenje zavojnice i izolacije kako biste spriječili kratke spojeve.
2. Za transformatore-uronjene u ulje, redovno provjeravajte performanse izolacije transformatorskog ulja i zamijenite ulje ispod standarda na vrijeme.
3. Nadgledajte rad transformatora u realnom vremenu kako biste izbjegli pregrijavanje jezgre i starenje izolacije. Izbjegavajte oštećenje izolacijskih slojeva tokom održavanja.
4.Obratite pažnju na loše veze žica tokom rutinskog održavanja i postupajte s njima odmah.
5. Odvodnici prenapona se instaliraju u visokonaponskim-ormanima, transformatorima i niskonaponskim-ormanima kako bi se spriječila šteta od groma.
6. Osigurajte razumnu ventilaciju i rasipanje topline u dizajnu, sa dovoljnim otvorima za ventilaciju i izduvnim ventilatorima. Automatski sistemi za praćenje temperature u transformatorskim prostorijama efikasno kontrolišu unutrašnju temperaturu.
